Intel trabaja en nuevas formulaciones de fotoresistentes para aprovechar la mayor resolución de la litografía High-NA EUV, una investigación que desarrolla en sus laboratorios de Hillsboro, Oregón. Estos materiales deben permitir patrones más pequeños sin perder la resistencia necesaria durante las siguientes etapas de fabricación.

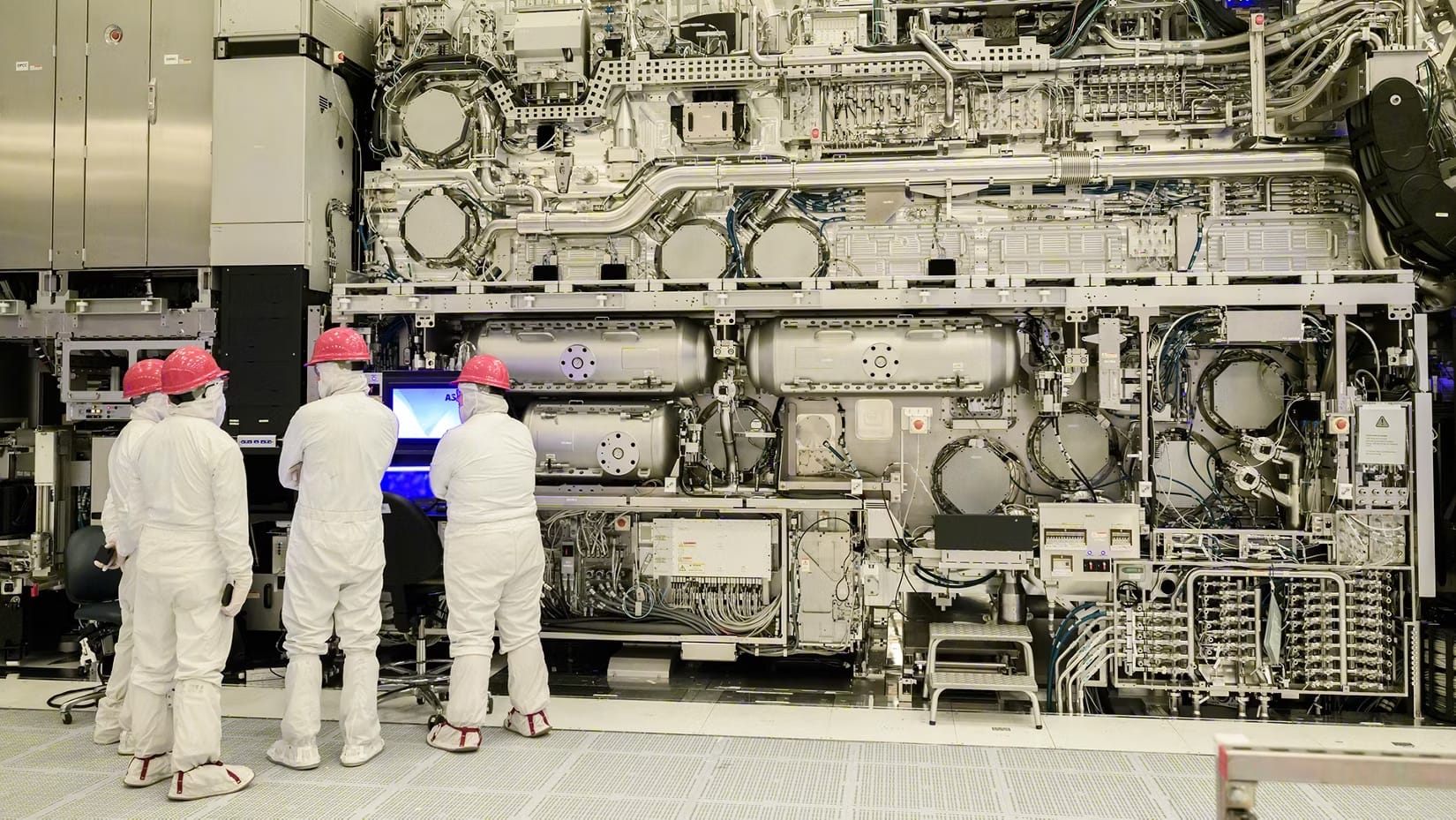

Intel Foundry y ASML detallan avance de High NA EUV tras procesar más de un millón de obleas
Intel 18A usa High NA en capas seleccionadas y logra resultados comparables o superiores a NXE mientras prepara máscaras de mayor formato para escalar

High-NA EUV exige cambios en los fotoresistentes

La litografía EUV utiliza luz de 13,5 nanómetros y una apertura numérica de 0,33, mientras High-NA EUV aumenta esta última a 0,55. Según Intel, esta modificación permite reducir de 13 a 8 nanómetros el límite de resolución de las herramientas.

El cambio obliga a trabajar con capas de fotoresistente más delgadas, un desafío que Mark Doczy, director de operaciones del Technology Research Group de Intel, considera fundamental para aprovechar las capacidades de High-NA EUV.

“Hay desafíos a medida que intentamos aprovechar al máximo [...] realmente todo se reduce al material fotorresistente para aprovechar plenamente, al 100%, el potencial que EUV nos ofrece”.
Intel obtiene hasta 28% más rendimiento medido en generación de video al separar DiT y VAE con Arc Pro B70
La separación entre generación latente y decodificación VAE permite aumentar el rendimiento de video sin sumar GPU en las pruebas publicadas por Intel

Intel prueba materiales basados en óxidos metálicos

Los equipos de química y física de Intel trabajan con proveedores y universidades en nuevas composiciones, entre ellas fotoresistentes basados en óxidos metálicos. Doczy señala que esta alternativa aparece como una de las líneas de investigación para High-NA EUV.

“Una de las cosas nuevas que estamos analizando es el óxido metálico [...] creemos que ese será el nuevo camino para High-NA EUV”.
Intel Foundation y PLTW prevén llegar a más de 140.000 estudiantes con formación ligada a semiconductores
La colaboración de tres años reúne un curso, subvenciones y experiencias prácticas para acercar carreras de semiconductores a alumnos estadounidenses.

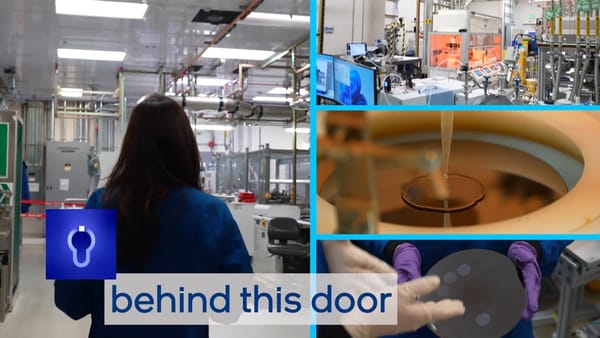

Las formulaciones experimentales se depositan sobre silicio, se distribuyen para formar una capa uniforme y posteriormente son expuestas a EUV para estudiar cómo reaccionan a los fotones. Los materiales que muestran resultados consistentes pueden avanzar hacia la fábrica de investigación antes de ser evaluados para producción en volumen.

Intel indica que este recorrido puede extenderse durante años antes de llegar a productos comerciales, como ocurrió con tecnologías desarrolladas para Intel 18A. Doczy relaciona ese proceso con el trabajo realizado durante las primeras etapas de investigación.
